Редуктор червячный одноступенчатый 4Ч-80

Редуктор червячный одноступенчатый 4Ч-80
Редуктор червячный ч 80, 4Ч-80 служит для преобразования показателей крутящего момента, успешно используется при конструировании практически всех видов и типов механизмов, машин и оборудования. Вращение валов редуктора осуществляется в обе стороны, при этом его эффективность не снижается. Оборудование оптимизировано для беспроблемной работы в 4-х видах атмосферных условий и характеризуется продолжительным сроком эксплуатации даже при тяжелых условиях процесса. Исчерпывающая информация о червячном редукторе содержится в прилагающейся к механизму документации, при возникновении вопросов всегда можно связаться с менеджерами компании.

Цена: от 6 930 руб.

Скачать прайс: xls zip

Базовые условия использования редукторов:

  • Тип нагрузки: постоянная/переменная, одного направления/реверсивная;
  • Режимы использования редуктора: с остановками/длительная работа до 24 ч. в сутки;
  • Вал вращается в оба направления с частотой < 1500 об/мин.;
  • Атмосфера I/II (ГОСТ 15150—93), запыленность окружающего воздуха <10мг/м.куб, климатическое исполнение: У, Т для категорий 1-3, а также климат. исполнение УХЛ /О - категории 4 (ГОСТ 15150—93).

Общее описание:

Габаритные и присоединительные размеры 4Ч-80

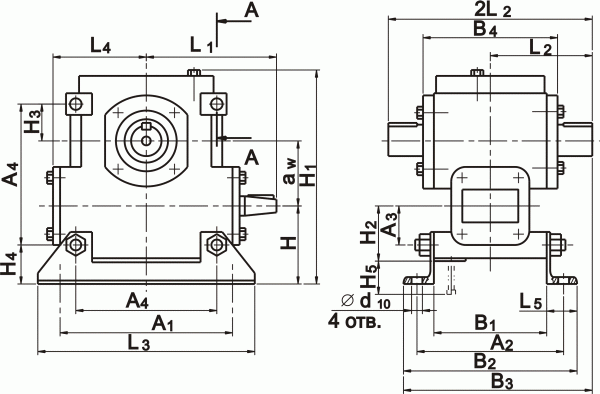

РИС 1. Габаритные и присоединительные размеры


Входной/выходной вал редуктора 4ч-80

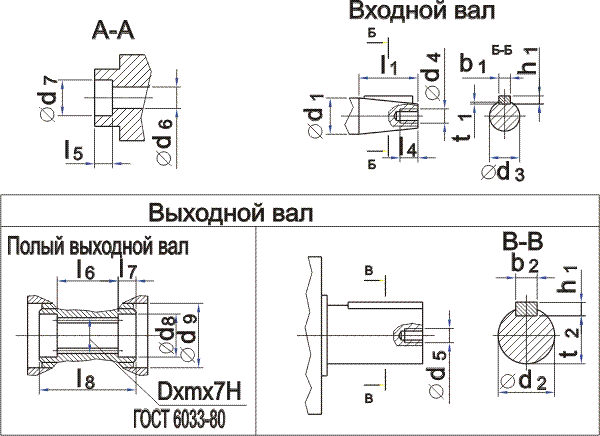

РИС 2. Входной/выходной вал


Типоразмер редуктораawA1A2A3A4B1B2B3B4HH1H2H3H4H5L1
4Ч-80 80 225 185 50 180 140 212 250 165 92 267 75 50 42 190 160

Типоразмер редуктораL2L3L4L5b1b2d1d2d3d4d5d6d7d8d9d10
4Ч-80 145 260 120 36 5 10 25 35 22.9 M8 M8 12.5 18 41 90 15

Типоразмер редуктора h1h2l1l2l3l4l5l6l7l8t1t2эвольвентные шлицы ГОСТ 6033-80 объем масла, л масса, кг
4Ч-80 5 8 42 58 20 20 8 64 26 116 3 30 40 х1,5х8Н 0.5…1.0 18.6

ТАБЛ 1. Габаритные и присоединительные размеры


Варианты сборки редукторов 4Ч-80

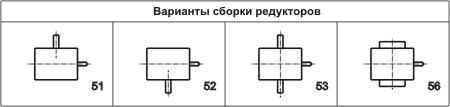

РИС 3. Варианты сборки редукторов


Варианты расположения червячной пары 4Ч-80

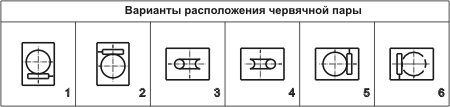

РИС 4. Варианты расположения червячной пары


Варианты расположения лап по плоскости 4Ч-80

РИС 5. Варианты расположения лап по плоскости


Технические характеристики червячного редуктора 4Ч-80

Межосевое расстояние, мм80
Номинальная частота вращения входного вала, об/мин 1500
Передаточное число номинальное 8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м. 250 224 250 224
Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м. 180 160 180 200 180 160
КПД в непрерывном режиме с ПВ=100%, не менее 87 86 85 82 78 76 70 64 62 55 51
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ 40% 500
100% 450
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ 40% 4000
100% 3800
Корректированный уровень звуковой мощности, дБА, не более 83
Масса, кг, не более 15,0

Пример условного обозначения при заказе

Редуктор 4Ч-80А-31, 5-51-1110 У2 ТУ У3.26-00224828-338-96, где:

  • 4 - порядковый номер модернизации конструкции редуктора;
  • Ч - тип редуктора - червячный одноступенчатый;
  • 80 - межосевое расстояние, мм;
  • А - отличительный индекс;
  • 31,5 - передаточное число;
  • 51- вариант сборки по ГОСТ 26373-94;
  • 1110 — конструктивное исполнение по способу монтажа по ГОСТу 30164-94;
  • У2 - климатическое исполнение и категория по ГОСТ 15150.
