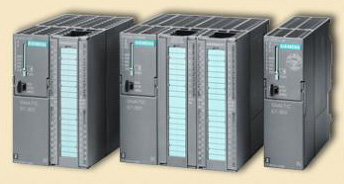

Микроконтроллеры SIMATIC серии S7-300

Микроконтроллеры SIMATIC серии S7-300

Особенности конструкции микроконтроллеров в сочетании с возможностями работы в условиях естественного охлаждения, стали залогом высокой мощности устройств SIMATIC S7-300. Также производители данного типа оборудования предусмотрели оперативное и нетрудоемкое включение в сетевые конфигурации и применение распределенных структур ввода/вывода.

Цена: по запросу заказчика

Сферы использования микроконтроллеров:

  • Автоматизационные процессы, использующиеся в ходе разработки технического обеспечения средств контроля и управления
  • Процессы автоматизации оборудования судовой сферы: установки, агрегаты, системы водоснабжения
  • Высокоэффективная автоматизация оборудования специального назначения, агрегатов текстильной и упаковочной сферы, машиностроительных комплексов
  • Автоматизация различного уровня электротехнического оборудования и др.
Технические характеристики Инструкции по применению
Первые шаги с SIMATIC S7 - 300 Установка микрконтроллеров
Данные модулей Инструкция к CP340
Инструкция к FM350 Примеры программ
Технические характеристики СРU31XC

Общее описание

В состав серии SIMATIC S7-300 входят:

  • CPU – модуль ЦП. Контроллер предусматривает возможность использования свыше 20 типов ЦП, исходя из особенностей того или иного процесса.
  • PS – блоки питания, сеть переменного/постоянного тока.
  • SM – модули сигнальные обеспечивают ввод/вывод дискретных, а также аналоговых сигналов.
  • CP – процессоры коммуникационные, призваны выполнять ряд задач в сетях PROFIBUS, PROFINET, AS-Interface и системах PtP-связи. Загружая драйверы, возможно расширение опционального потенциала контроллера.
  • FM – модули модемной связи. Имеют вмонтированный микропроцессор и обеспечивают реализацию ряда задач, среди которых функции автоматического регулирования, скоростного счета, управления перемещением и т.д.
  • IM – модули интерфейсного типа, используются для подключения стоек расширения к контроллеру. Интерфейсные модули позволяют задействовать в системе локального ввода-вывода < 32 модулей различного типа и вида.

Технические характеристики микроконтроллеров SIMATIC S7-300:

CPU

312C

313C-2 PtP

313C-2 DP

313C

314C-2 PtP

314C-2 DP

315T-2 DP

317T-2 DP

Рабочая память

32 КБ

64 КБ

64 КБ

64 КБ

96 КБ

96 КБ

128 КБ

512 КБ

Загружаемая память (MMC)

64КБ –

64КБ –

64КБ –

64КБ –

64КБ –

64КБ –

2 - 4 МБ

2 - 4 МБ

4 МБ

8 МБ

8 МБ

8 МБ

8 МБ

8 МБ



Время выполнения операций, мкс:



• логических

0.2

0.1

0.1

0.1

0.1

0.1

0.1

0.05

• с фиксированной точкой

5.0

2.0

2.0

2.0

2.0

2.0

2.0

0.2

• с плавающей точкой

6.0

3.0

3.0

3.0

3.0

3.0

3.0

1.0

Кол-во флагов/таймеров/счетчиков

1024/128/

2048/256/

2048/256/

2048/256/

2048/256/

2048/256/

16384/256/

32768/512/

128

256

256

256

256

256

256

512

Кол-во каналов ввода-вывода, -дискретных/ аналоговых, не более

256/64

1008/248

8192/512

1016/253

1016/253

8192/512

16384/1024

65536/4096

Встроенные интерфейсы

MPI

MPI + PtP

MPI + DP

MPI

MPI + PtP

MPI + DP

MPI/DP +

MPI/DP +



DP/Drive

DP/Drive

Кол-во активных коммуникацион-

6

8

8

8

12

12

16

32

ных соединений, не более







Кол-во встроенных



• дискретных входов/ выходов:

10/6

16/16

16/16

24/16

24/16

24/16

4/8

4/8

• аналоговых входов/ выходов:

-/-

-/-

-/-

4 AI (I/U) +1 AI (Pt100)/2 AO

-/-

-/-

Встроенные функции:



• скоростные счетчики, кГц

2х10

3х30

3х30

3х30

4х60

4х60

-

-

• импульсные выходы, кГц

2х2.5

3х2.5

3х2.5

3х2.5

4х2.5

4х2.5

-

-

• ПИД-регулирование

Нет

Есть

Есть

Есть

Есть

Есть

-

-

• позиционирование

Нет

Нет

Нет

Нет

По 1 оси

По 1 оси

По 8 осям

По 32 осям

Габариты, мм

80х125х

120х125х

120х125х

120х125х

120х125х

120х125х

160х125х

160х125х

130

130

130

130

130

130

130

130

CPU

312

314

315-2 DP

315-2 PN/DP

317-2 DP

317-2 PN/DP

319-3 PN/DP

Рабочая память

 32 КБ

 96 КБ

 128 КБ

 256 КБ

 512 КБ

 1 MБ

 1.4 МБ

Загружаемая память (MMC)

64КБ – 4 МБ

 64КБ – 8 МБ

 64КБ – 8 МБ

 64КБ – 8 МБ

 64КБ – 8 МБ

 64КБ – 8 МБ

 64КБ – 8 МБ

Время выполнения операций, мкс:



• логических

0.2

0.1

0.1

0.1

0.05

0.05

0.01

• с фиксированной точкой

5.0

2.0

2.0

2.0

0.2

0.2

0.02

• с плавающей точкой

6.0

3.0

3.0

3.0

1.0

1.0

0.1

Кол-во флагов/таймеров/счетчиков

 1024/128/ 128

2048/256/ 256

16384/256/ 256

16384/256/ 256

32768/512/ 512

32768/512/ 512

65536/ 2048/ 2048

Кол-во каналов ввода-вывода, дискретных/ аналоговых, не более

256/64

1024/256

16384/1024

16384/1024

65536/4096

65536/4096

65536/4096

Встроенные интерфейсы

MPI

MPI

MPI + DP

MPI/DP +

MPI/DP + DP

MPI/DP +

MPI/DP + DP



PROFINET



PROFINET

+ PROFINET

Кол-во активных коммуникационных соединений, не более

6

12

16

16

32

32

32

Габариты, мм

40х125х130

40х125х130

40х125х130

80x125x130

80x125x130

80x125x130

160x125x130

* Цены на данный тип оборудования предоставляются по запросу заказчика
