Цилиндрические двухступенчатые мотор-редукторы 1МЦ2С, 1МЦ2С-63Н, 1МЦ2С-80Н, 1МЦ2С-100Н, 1МЦ2С-125Н

Главная / Каталог продукции / Мотор-редукторы / Цилиндрические мотор-редукторы /

Цилиндрические мотор редукторы 1МЦ2С, 1МЦ2С-63Н, 1МЦ2С-80Н, 1МЦ2С-100Н, 1МЦ2С-125Н изготовлены по соосной схеме с применением зацепления Новикова. Привода являются агрегатами общего назначения и могут применяться в производство любого направления. По своим конструктивным и техническим характеристикам мотор редукторы 1МЦ2С идентичны 4МЦ2С и могут заменять их в случае необходимости. Имеется возможность вращения выходного вала в обоих направлениях. Допускается эксплуатация в сложных условиях в температурном режиме от -40C до +50С. Корпус редуктора изготовлен из алюминия или чугуна и окрашен специальным лаком, защищающим его от агрессивного воздействия внешней среды. Применяются мотор-редукторы в различных сферах промышленности: металлургия, машиностроение, добыча полезных ископаемых и сельское хозяйство. Для удобства при монтаже имеются два варианта крепления опорный фланец со стороны выходного вала или литые лапы в нише корпуса. При соблюдении технических требований цилиндрический мотор редуктор 1МЦ2С может работать до 24 часа в сутки. Смазка цилиндрических пар осуществляется трансмиссионным маслом марки трансол 200.

Цена: от 12 800 руб.

Базовые условия использования цилиндрических мотор-редукторов:

Мотор-редукторы работают от сети 50/60Гц (220/380В);
Продолжительность работы до 24 часов в сутки, с перерывами – 8 часов;
Мотор-редуктор реверсивный;
Особенности внешней среды использования оборудования: невзрывоопасная, концентрация непроводящей пыли меньше 10 мг/м.куб.;
Климатические типы исполнения мотор-редукторов: «У» - категория размещения 3 (температура воздуха от -40°С до +40°С, применение в закрытых помещениях, имеющих естественную вентиляцию, отсутствие искусственно регулируемых климатич. условий), а также исполнение «Т» - категория размещения 2 (температура -10°С - +45°С, использование в помещении);
Максимальная высота над уровнем моря не превышает 1000 метров;

Примечание: Работа мотор-редуктора 1МЦ2С в комплексе с грузоподъемными установками не допускается.

Общее описание:

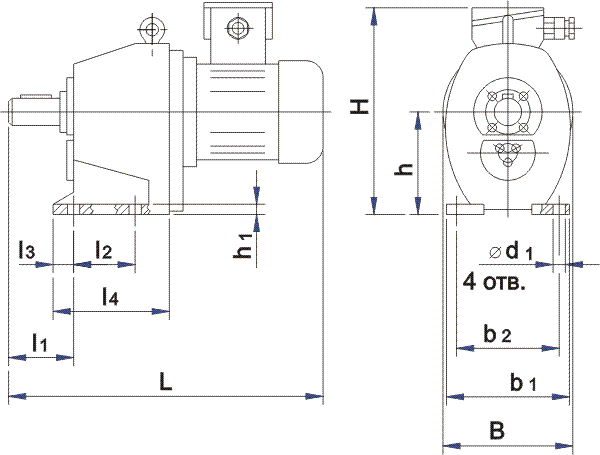

Габаритные и присоединительные размеры (исполнение на лапах) 1МЦ2С63H-1МЦ2С100H

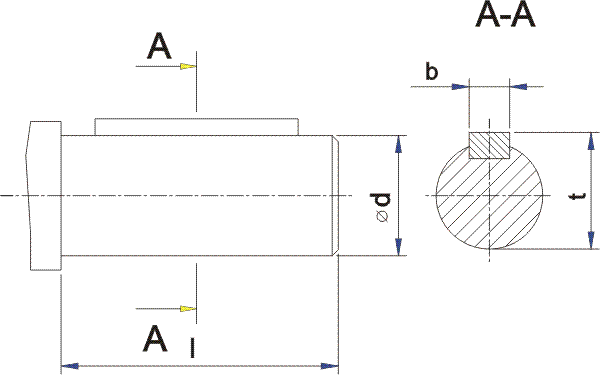

РИС 1. Габаритные и присоединительные размеры (исполнение на лапах)

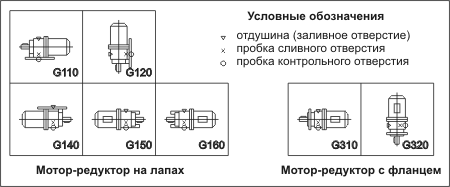

Монтажное исполнение 1МЦ2С63H-1МЦ2С100H

Обозначение мотор-редуктора	Частота вращения вых. вала, об/мин	L	B	H	l	l1	l2	l3	l4	b	b1	b2	d	d1 4 отв	h	h1	t
Обозначение мотор-редуктора	Частота вращения вых. вала, об/мин	не более			l	l1	l2	l3	l4	b	b1	b2	d	d1 4 отв	h	h1	t
1МЦ2С-63Н	28...71	465	200	265	60	48	110	15	160	8	185	150	28k6	12	140	16	31
	90	490	200	265
	112...180	515	250	275
1МЦ2С-80Н	28; 35,5; 45; 56	547	200	305	80	75	115	20	175	10	220	180	35k6	15	170	18	38
1МЦ2С-80Н	71...160	601	250	317	80	75	115	20	175	10	220	180	35k6	15	170	18	38
1МЦ2С-100Н	28...90	675	260	377	110	102	130	20	195	14	255	210	45k6	15	212	22	48,5

ТАБЛ 1. Габаритные и присоединительные размеры

Технические характеристики

Наименование мотор-редуктора	Номинальная частота вращения вых. вала, об/мин	Номинальный крутящий момент на выходном валу, Нм	Масса, кг	h редукторной части	Двигатель
Наименование мотор-редуктора	Номинальная частота вращения вых. вала, об/мин	Номинальный крутящий момент на выходном валу, Нм	Масса, кг	h редукторной части	Тип	Мощность, кВт
1МЦ2С-63Н	28	112	27	62	АИР71А6	0,37
	28	160		66	АИР71В6	0,55
	35,5	140			АИР71В6	0,55
	35,5	170	29		АИР80А6	0,75
	45	106	27		АИР71В4	0,55
	45	140	29	67	АИР80В4	0,75
	56	132	27	72	АИР71В4	0,75
	56	170	30		АИР80А4	1,1
	71	100	27		АИР71В4	0,75
	71	140	30		АИР80А4	1,1
	90	118	30		АИР80А4	1,1
	90	150	32	74	АИР80В4	1,5
	112	118	32	74	АИР80В4	1,5
	112	170	38	77	АИР90L4	2,2
	140	95	32	74	АИР80В4	1,5
	140	140	33	77	АИР90L4	2,2
	180	80	32	74	АИР80В4	1,5
	180	112	38	74	АИР90L4	2,2
1МЦ2С-80Н	28	236	37	67	АИР80А6	0,75
	28	335	41	71	АИР80В6	1,1
	35,5	180	37	67	АИР80А6	0,75
	35,5	265	41	71	АИР80В6	1,1
	45	224	41	71	АИР80В6	1,1
	45	300	45	72	АИР90L6	1,5
	56	250	41	74	АИР80Â4	1,5
	56	355	46	77	АИР90L4	2,2
	71	280	46	77	АИР90L4	2,2
	71	355	51	78	АИР100S4	3,0
	90	236	46	77	АИР90L4	2,2
	90	335	51	78	АИР100S4	3,0
	112	180	46	77	АИР90L4	2,2
		236	51	78	АИР100S4	3,0
		315	57	81	АИР100L4	4,0
	140	200	51	78	АИР100S4	3,0
	140	265	57	81	АИР100L4	4,0
	180	160	51	78	АИР100L4	3,0
	180	212	57	81	АИР100L4	4,0
1МЦ2С-100Н	28	522	70	71	АИР100L8СВ	1,5
	35,5	550	77	79	АИР100L6СВ	2,2
	45	455	74	79	АИР100L6СВ	2,2
	56	514	73	80	АИР100S4СВ	3,0
	71	553	80	82	АИР100L4СВ	4,0
	90	422	80	82	АИР100L4	4,0

Пример условного обозначения при заказе

Мотор-редуктор 1МЦ2С-100Н-56-110УЗ, 380 В, где:

1МЦ2С - тип мотор-редуктора
100 - межосевое расстояние
Н - с зацеплением Новикова
56 - частота вращения выходного вала, об/мин
G110 - крепление лапы
У3 - климатическое исполнение (У) и категория размещения (3)
380В - номинальное напряжение сети переменного тока
