Применение редукторов на конвейерах

Для однонаправленных конвейеров компания ООО Мехтехника предлагает широкий выбор различных приводных решения. Для применений с фиксированной или постоянной скоростью хорошо подходят двигатели переменного тока и мотор-редукторы. Для устройств, где может потребоваться регулирование скорости, более высокие скорости или максимальный крутящий момент на небольшой площади, можно использовать системы управления скоростью двигателя переменного тока и бесщеточного двигателя постоянного тока. Для точного позиционирования идеально подходят комплекты шаговых или серводвигателей.

Для системных решений, требующих подключения к контроллеру верхнего уровня, ПЛК или HMI, ООО Мехтехника предлагает несколько сетевых продуктов, позволяющих упростить управление с помощью сетей ввода-вывода или сетей RS-485 / Modbus (RTU). Наши системы управления скоростью вращения электродвигателей переменного и постоянного тока легко подключаются к элементам управления верхнего уровня.

Системы конвейерных лент с фиксированной скоростью

Для конвейеров и конвейерных систем с постоянной скоростью ООО Мехтехника предлагает широкий ассортимент мотор- редукторов переменного тока.

Асинхронные двигатели переменного тока идеально подходят для конвейерных систем, которые непрерывно работают в одном направлении. Для конвейерных систем, в которых необходимо удерживать нагрузку, существует широкий спектр двигателей переменного тока с электромагнитным тормозом, активируемым при отключении питания. Для простого торможения также удобны наши двигатели с преобразователем частоты или комплект тормозов. Асинхронные электродвигатели переменного тока IP67 подходят для конвейеров, которые будут находиться в контакте с водой. Синхронные двигатели также доступны для конвейеров, где двигатель должен работать непрерывно в одном направлении с синхронной скоростью независимо от момента нагрузки. Синхронный двигатель с низкой скоростью идеально подходит для частого пуска / останова и реверса.

Тип	Функции	Выходная мощность	Источник питания
	Асинхронные двигатели переменного тока подходят для систем, в которых двигатель непрерывно работает в одном направлении.	1 Вт (1/750 л.с.) до 3 л.с.	Однофазный 100-120 В переменного тока Однофазный 200-240 В переменного тока Трехфазный, 200-240 В переменного тока
	Двигатели переменного тока с электромагнитным тормозом подходят для систем в которых груз всегда должна оставаться на месте.	6 Вт (1/125 л.с.) до 3 л.с.	Однофазный 100-115 В переменного тока Однофазный 200-230 В переменного тока Трехфазный, 200-230 В переменного тока
Тип	Функции	Выходная мощность	Источник питания
	Асинхронные двигатели переменного тока со степенью защиты IP67 подходят для применений, где оборудование контактирует с водой.	От 25 Вт (1/30 л.с.) до 90 Вт (1/8 л.с.)	Однофазный 100-115 В переменного тока Однофазный 200-230 В переменного тока Трехфазный, 200-230 В переменного тока
	Низкоскоростные синхронные двигатели подходят для систем, в которых двигатель многократно запускается / останавливается и реверсирует. Двигатель работает с синхронной скоростью независимо от момента нагрузки.	От 42 мм до 85 мм	Однофазный 100-115 В переменного тока

ООО Мехтехника предлагает различные варианты редукторов для снижения скорости двигателя и создания высокого крутящего момента. Также мы предлагаем тормозные блоки для комплектации с двигателями переменного тока, что позволяет добиться мгновенной остановки и удержания нагрузки.

Редукторы с параллельным валом	Угловые редукторы

Редукторы с параллельным валом снижают скорость двигателя и создают более высокий крутящий момент. Доступен широкий диапазон передаточных чисел.	Угловые редукторы подходят для систем, где требуется экономия места, позволяя устанавливать двигатель под прямым углом к конвейеру. Доступны модели со сплошным и полым валом.

Системы ленточных конвейеров с контролем скорости

Для конвейеров, где во время работы скорость должна контролироваться или изменяться, ООО «Мехтехника» предлагает простые в использовании двигатели с контролем скорости переменного тока, а также бесщеточные двигатели постоянного тока и мотор-редукторы, которые предлагают широкий диапазон регулирования скорости и постоянный крутящий момент независимо от нагрузки.
Комбинируя схему управления с двигателем, можно изменять скорость. Двигатели с регулировкой скорости оптимальны для переключения между высокой и низкой скоростью, а также для произвольной регулировки скорости.

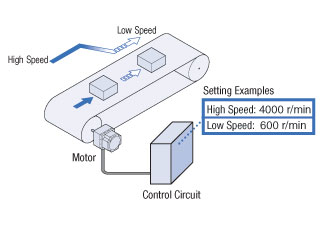

Установка нескольких скоростей переключения	Произвольная регулировка скорости

Тип

Функции

Выходная мощность

Диапазон регулирования скорости

Питание

Бесщеточные двигатели постоянного тока и мотор-редукторы обеспечивают высокую стабильность скорости, энергосбережение и экономию места. Также бесщеточные двигатели постоянного тока обеспечивают стабильное управление скоростью даже при колеблющейся нагрузке и обеспечивают постоянный крутящий момент в широком диапазоне скоростей.

От 15 Вт (1/50 л.с.) до 400 Вт (1/2 л.с.)

80 ~ 4000 об / мин

Однофазный 100-120 В переменного тока

Однофазный 200-240 В переменного тока

Трехфазный, 200-240 В переменного тока

24 В постоянного тока

48 В постоянного тока

Двигатели переменного тока с регулировкой скорости позволяют выполнять простые настройки и выполнять основные функции управления скоростью. Инверторы - это схемы управления, которые регулируют частоту источника питания и напряжение, подаваемое на трехфазные асинхронные двигатели, для управления скоростью.

Двигатели с регулировкой скорости переменного тока - это электроприводы, которые включают в себя асинхронный или реверсивный двигатель, оборудованный тахогенератором (генератором переменного тока) для определения скорости. Комбинируя эти двигатели со специальной схемой управления, можно изменять скорость.

От 6 Вт (1/125 л.с.) до 200 Вт (1/4 л.с.)

90 ~ 1600 об / мин

Однофазный 100-115 В переменного тока

Однофазный 200-230 В переменного тока

Трехфазный, 200-230 В переменного тока

ООО «Мехтехника» также предлагает ряд вариантов редуктора для снижения скорости двигателя и создания большего крутящего момента.

Опции бесщеточного двигателя постоянного тока

Редукторы с параллельным валом	Плоские редукторы с полым валом

Редукторы с параллельным валом снижают скорость двигателя и создают больший крутящий момент. Доступен широкий диапазон передаточных чисел.	Прямое соединение с приводным валом возможно без использования соединительной муфты, что позволяет сэкономить место на оборудовании. Кроме того, плоский редуктор с полым валом обеспечивает допустимый крутящий момент без перегрузки даже при высоких передаточных числах, Плоский редуктор позволяет использовать полную мощность без потерь.

Варианты редуктора двигателя переменного тока

Редукторы с параллельным валом	Угловые редукторы

Редукторы с параллельным валом снижают скорость двигателя и создают больший крутящий момент. Доступен широкий диапазон передаточных чисел.	Угловые редукторы подходят для систем, где требуется экономия места, позволяя устанавливать двигатель под прямым углом к конвейеру. Доступны модели со сплошным и полым валом.

Системы ленточных конвейеров с контролем положения

Для конвейеров, требующих более высокой точности позиционирования, ООО «Мехтехника» предлагает широкий спектр решений с шаговыми двигателями и сервоприводами. Шаговые двигатели с их способностью создавать высокий крутящий момент на низкой скорости при минимальной вибрации идеально подходят для приложений, требующих быстрого позиционирования на короткое расстояние. Серводвигатели просты в эксплуатации и позволяют плавно работать с большими инерционными нагрузками и ленточными механизмами. Серводвигатели идеально подходят для позиционирования на большие расстояния с использованием плоской характеристики крутящего момента от низких до высоких скоростей.

Тип		Функции
	Позиционирование на коротком расстоянии	Шаговые двигатели подходят для высокоточного позиционирования на короткие расстояния и обеспечивают высокий крутящий момент даже на низких скоростях. Шаговые двигатели также имеют очень низкий уровень вибрации и широкий спектр функций и опций, таких как: редукторы, энкодеры и встроенные контроллеры.
	Позиционирование на большом расстоянии	Сервомоторы обеспечивают точное позиционирование для быстрых перемещений на большие расстояния. Все они имеют конфигурацию с замкнутым контуром, идеально подходящую для переменных нагрузок, и предлагают широкий спектр вариантов переключения передач, а также вариантов торможения или удержания нагрузки. Встроенный контроллер (сохраненные данные) FLEX также помогает при настройке системы.

Опции с редуктором

Доступен широкий спектр вариантов зубчатой передачи, обеспечивающих более высокую инерцию. Редуктор имеет более высокое разрешение позиционирования и более высокий крутящий момент для координатного стола и систем с высоким моментом инерции.

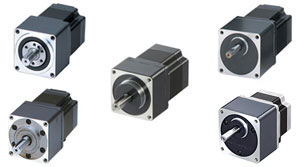

Редукторный шаговый двигатель

Редукторные сервомоторы

Мотор-редукторы с шаговыми двигателями обеспечивают низкую скорость, высокий крутящий момент с высокой точностью. Они способны управлять большими инерционными нагрузками по сравнению со стандартным двигателем.

Доступен широкий спектр вариантов зубчатых передач: прямозубые, конические, планетарные и волновые.

Серводвигатель имеет ограничения по допустимой инерции нагрузки. Мотор-редуктор с серводвигателем может использоваться с большими нагрузками.

Сеть - ввод / вывод, RS-485 / Modbus (RTU) и конвейерные приложения для автоматизации производства

ООО Мехтехника предлагает сетевые продукты в соответствии с концепцией FLEX, что означает, что каждый продукт оснащен интерфейсом, который подключается к различным контроллерам с функциями ввода / вывода, RS-485 / Modbus (RTU) или Factory Automation. Промышленная сесть позволяют задавать рабочие данные и параметры для каждого двигателя на главном контроллере и отправлять эти данные каждому драйверу. Кроме того, можно вводить рабочие команды и отправлять их с помощью различных методов связи, чтобы удовлетворить потребности в широком спектре доступных сетевых решений.

Доступные сетевые решения

Ввод / вывод - позволяет подключить драйвер напрямую к контроллеру или ПЛК для настройки операционной системы с вводом / выводом.
RS-485 / Modbus (RTU) - рабочие данные и параметры могут быть установлены, а рабочие команды могут быть введены с использованием связи RS-485. К каждому модулю последовательной связи можно подключить до 31 драйвера. Также есть функция, позволяющая одновременно запускать несколько осей. Протокол поддерживает Modbus (RTU), позволяет подключаться к таким устройствам, как сенсорный экран (HMI) или ПК.
Сеть Factory Automation Network - использование сетевого преобразователя (продается отдельно) обеспечивает поддержку связи CC-Link, MECHATROLINK или EtherCAT. Рабочие данные и параметры могут быть установлены, а рабочие команды могут быть введены с использованием различных методов связи.
