Профильные рельсовые направляющие HIWIN серии HG

Профильные рельсовые направляющие HIWIN серии HG

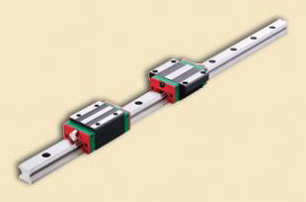

Профильные рельсовые направляющие HIWIN, относящиеся к серии HG, делятся на две большие категории: сменные и несменные. Общие размеры обеих модификаций одинаковые. Основное отличие приходится на то, что сменная модель предполагает возможность свободной и оперативной замены каретки и рельс, класс точности Р. За счет соблюдения заранее заданных параметров и замеров, сменные модели – это оптимальный выбор для заказчиков, которые устанавливают профильные рельсовые направляющие на одну ось непарно. Чтобы не ошибиться с выбором, достаточно изучить артикульный серийный номер, где указывается размер конкретной модели, ее класс точности и другие важные параметры. Кроме всего прочего, система характеризуется плавным ходом, а наличие фиксирующих планок предотвращает риск выпадения шариков при снятии каретки с рельс.

Цена: от 3 760 руб.

Полное техническое описание рельсовых направляющих. pdf

Общее описание

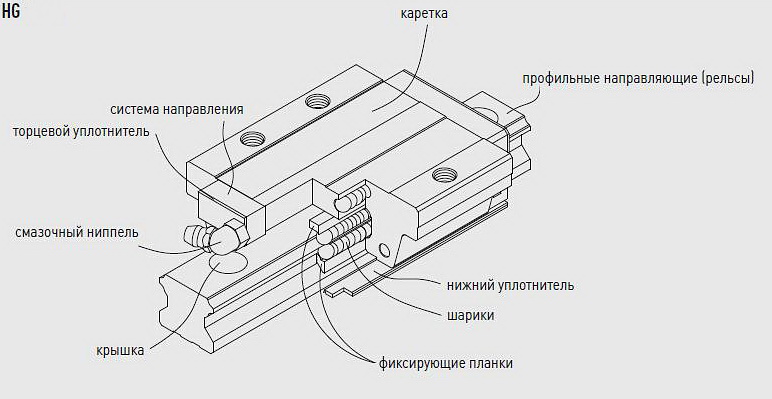

Конструкция серии HG

Конструкция серии HG

  • Система вращения шариков: непосредственно каретка, профильные направляющие, общая система направления, фиксирующие планки;
  • Смазочная система: смазочный ниппель, на заказ поставляется масляный адаптер;
  • Защита от пыли: торцевой и нижний уплотнитель, крышка; на заказ выполняется двойное уплотнение, стальной очищающий скребок.

Исполнения каретки

HIWIN разработал прямоугольные и фланцевые каретки для профильных рельсовых направляющих. Фланцевые варианты рассматриваются как наиболее пригодные для работы с большими грузами. Данный аспект достигается за счет низкой высоты профиля и обширной установочной площади.

Исполнение

Модель

[мм]

Форма блока

Высота [мм]

Длина

рельса [мм]

Типичная область применения

Высокий блок

HGH-CA

HGH-HA

EGH-SA

EGH-CA

 Исполнения каретки

24 -- > 90

100 -->4.000

  • Автоматика
  • Станки с программным управлением
  • Шлифовальные станки
  • Высокопроизводительные машины для резки
  • Транспортная техника
  • Измерительные приборы
  • Машины и приборы с высокими требованиями по точности позиционирования
  • Токарные станки с ЧПУ
  • Прецизионное фрезеровочное оборудование

Низкий блок

HGL-CC

HGL-HC

 Исполнения каретки

24 ­-> 70

100 -->4.000

Фланцевый блок

HGW-CC

HGW-HC

EGW-SC

EGW-CC

Исполнения каретки

24 ­-> 90

100 -->4.000

Виды крепления профильных направляющих

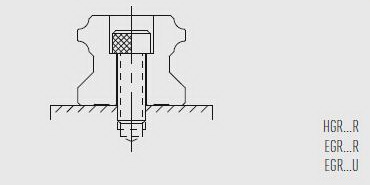

Крепление сверху

Виды крепления профильных рельсовых направляющих.

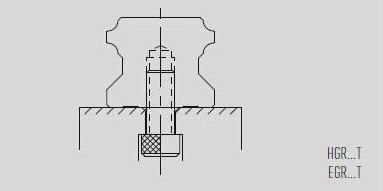

Крепление снизу

Виды крепления профильных рельсовых направляющих.

 Допустимое отклонение параллельности между кареткой и направляющими

Класс точности

C

H

P

SP

UP

Длина рельса

[мм]

-100

12

7

3

2

2

100-200

14

9

4

2

2

200 - 300

15

10

5

3

2

300 - 500

17

12

6

3

2

500 - 700

20

13

7

4

2

700- 900

22

15

8

5

3

900 - 1100

24

16

9

6

3

1100 - 1500

26

18

11

7

4

1500 - 1900

28

20

13

8

4

1900 - 2500

31

22

15

10

5

2500 - 3100

33

25

18

11

6

3100 - 3600

36

27

20

14

7

3600 - 4000

37

28

21

15

7

Значение жесткости HG

Тип нагрузки

Модель

Преднатяжение

Z0

ZA

ZB

Тяжеловесный груз

HG15C

380

460

510

HG20C

460

540

620

HG25C

520

630

730

HG30C

630

770

900

HG35C

680

830

980

HG45C

800

940

1090

HG55C

950

1080

1230

HG65C

1080

1210

1340

Супер-тяжеловесный груз

HG20H

560

670

770

HG25H

670

810

950

HG30H

800

970

1150

HG35H

860

1060

1260

HG45H

1020

1200

1400

HG55H

1210

1380

1570

HG65H

1460

1620

1800
