Червячные мотор-редукторы NMRV 030, NMRV 040, NMRV 050, NMRV 063, NMRV 075, NMRV 090, NMRV 110, NMRV 130, NMRV 150

Червячные мотор-редукторы NMRV 030, NMRV 040, NMRV 050, NMRV 063, NMRV 075, NMRV 090, NMRV 110, NMRV 130, NMRV 150

Червячные одноступенчатые мотор-редукторы серии NMRV обеспечивают крутящие моменты на тихоходном валу 2—2700 Н-м в диапазоне передаточных чисел 5—100. Данная серия имеет 11 типоразмеров и комплектуется электродвигателями от 0,6 до 15 кВт. Стандартные присоединительные размеры позволяют заменить вышедший из строя мотор-редуктор другой фирмы на мотор-редуктор серии NMRV. Корпус редуктора изготовлен из сплава высокопрочного алюминия или чугуна, для эффективного отведения тепла и имеются ребра охлаждения. Форма редуктора кубическая, торца трех сторон имеют по четыре сквозных отверстия, что дает возможность выполнять монтаж мотор-редуктора в любом положении. Серия NMRV имеет различные дополнительные опции: валы, выходные фланцы, реактивные штанги, вариаторные приставки. Для получения высоких передаточных чисел возможен вариант двухступенчатых мотор-редукторов (NMRV + NMRV, или PCRV + NMRV). Низкая цена при высоком качестве – вот главный козырь мотор-редукторов серии NMRV.

Цена: от 2 950 руб.

Модель: NMRV
Размер: 30 - 40 - 50 - 63 - 75 - 90 - 110 - 130 - 150
Передаточное отношение: "i" = 5:1 - 100:1
Мощность: 0,06 - 15 квт
Крутящий момент: 1,8 - 2700 Нм

Технические характеристики.pdf

Общее описание:

Схема типового обозначения

тип

типоразмер

передаточное число

исполнение

электро-
двигатель

двухсторонний входной вал

цилиндрический выходной вал

выходной фланец

реактивная штанга

NMRV

030 - 130

5 - 3200

E

SS - односторонний

FL

A

мощность и обороты электро-
двигателя

NRV

PCRV

DS - двухсторонний

DRV

Пример условного обозначения в заказе

NMRV – 75 – 20 – 70 – B3 – 0.37
NMRV – тип мотор-редуктора
75 – типоразмер
20 – передаточное чиcло
70 – частота вращения выходного вала, об/мин
B3 – вариант крепления мотор-редуктора
0,37 – мощность электродвигателя

Варианты исполнения

Варианты исполнения NMRV Варианты исполнения NMRV

Варианты исполнения NMRV Варианты исполнения NMRV
Варианты исполнения NMRV Варианты исполнения NMRV Варианты исполнения NMRV

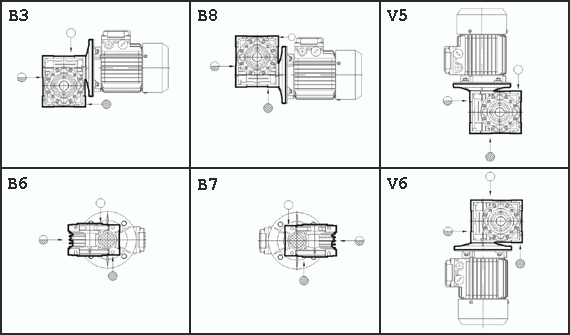

Монтажные позиции NMRV

Монтажные позиции NMRV

Присоединительные размеры входного фланца

Присоединительные размеры входного фланца NMRV

Типоразмер

Двигатели IEC

N

M

P

5

7.5

10

15

20

25

30

40

50

60

80

100

B5

B14

B5

B14

B5

B14

D

NMRV 030

56B5/B14

80

50

100

65

120

80

9

9

9

9

9

9

9

9

9

9

9

-

63В5/В14

95

60

115

75

140

90

11

11

11

11

11

11

11

11

11

-

-

-

NMRV 040

56B5

80

-

100

-

120

-

-

-

-

-

-

-

-

-

9

9

9

9

63B5/B14

95

60

115

75

140

90

11

11

11

11

11

11

11

11

11

11

11

11

71B5/B14

110

70

130

85

160

105

14

14

14

14

14

14

14

14

-

-

-

-

80B5/B14

130

80

165

100

200

120

19

19

19

19

-

-

-

-

-

-

-

-

NMRV 050

63B5

95

-

115

-

140

-

-

-

-

-

-

-

-

11

11

11

11

11

71B5/B14

110

70

130

85

160

105

14

14

14

14

14

14

14

14

14

14

14

-

80B5/B14

130

80

165

100

200

120

19

19

19

19

19

19

19

19

-

-

-

-

NMRV 063

71B5/B14

110

70

130

85

160

105

-

-

-

-

-

-

-

14

14

14

14

14

80B5/B14

130

80

165

100

200

120

-

19

19

19

19

19

19

19

19

19

19

19

90B5/B14

130

95

165

115

200

140

-

24

24

24

24

24

24

-

-

-

-

-

NMRV 075

80B5/B14

130

80

165

100

200

120

-

-

-

-

-

-

19

19

19

19

19

19

90B5/B14

130

95

165

115

200

140

-

24

24

24

24

24

24

24

-

-

-

-

100B5/B14

180

110

215

130

250

160

-

28

28

28

-

-

-

-

-

-

-

-

112B5/B14

180

110

215

130

250

160

-

28

-

-

-

-

-

-

-

-

-

-

NMRV 090

80B5/B14

130

80

165

100

200

120

-

-

-

-

-

-

-

-

19

19

19

19

90B5/B14

130

95

165

115

200

140

-

-

-

-

-

24

24

24

24

24

-

-

100B5/B14

180

110

215

130

250

160

-

28

28

28

28

28

28

-

-

-

-

-

112B5/B14

180

110

215

130

250

160

-

28

28

28

28

-

-

-

-

-

-

-

NMRV 110

90B5

130

-

165

-

200

-

-

-

-

-

-

-

-

-

24

24

24

24

100B5

180

-

215

-

250

-

-

28

28

28

28

28

28

28

28

28

-

-

112B5

180

-

215

-

250

-

-

28

28

28

28

28

28

-

-

-

-

-

132B5

230

-

265

-

300

-

-

38

38

38

38

-

-

-

-

-

-

-

NMRV 130

90B5

130

-

165

-

200

-

-

-

-

-

-

-

-

-

-

-

24

24

100B5

180

-

215

-

250

-

-

-

-

-

-

-

-

28

28

28

28

28

112B5

180

-

215

-

250

-

-

28

28

28

28

28

28

28

28

28

-

-

132B5

230

-

265

-

300

-

-

38

38

38

38

38

36

38

-

-

-

-

Габаритные и присоединительные размеры NMRV

Габаритные и присоединительные размеры NMRV

NMRV

A

В

С

C1

D(H7)

E(h8)

F

G

H

H1

I

L1

M

N

O

P

Q

R

30

80

97

54

44

14

55

32

56

65

29

55

63

40

57

30

75

44

6.5

40

100

121.5

70

60

18(19)

60

43

71

75

36.5

70

78

50

71.5

40

87

55

6.5

50

120

144

80

70

25(24)

70

49

85

85

43.5

80

92

60

84

50

100

64

8.5

63

144

174

100

85

25(28)

80

67

103

95

53

95

112

72

102

63

110

80

8.5

75

172

205

120

90

28(35)

95

72

112

115

57

112.5

120

86

119

75

140

93

11

90

206

238

140

100

35(38}

110

74

130

130

67

129.5

140

103

135

90

160

102

13

110

252.5

295

170

115

42

130

-

144

165

74

160

155

127.5

167.5

110

200

125

14

130

292.5

335

200

120

45

180

-

155

215

81

180

170

147.5

187.5

130

250

140

16

150

340

400

240

145

50

180

-

185

215

96

210

200

170

230

150

250

180

18

NMRV

S

T

V

PA

PB

PC

PE

PM

PN(H8)

PO

PP

PQ

b

t

a

a1

kg

30

21

5.5

27

54.5

6

4

M6x11(n=4)

68

50

6.5(n=4)

80

70

5

16.3

45°

1.2

40

26

6.5

35

67

7

4

M6x8(n=4)

75

60

9(n=4)

110

95

6

20.8(21.8)

45°

45°

2.3

50

30

7

40

90

9

5

M8x10(n=4)

85

70

11(n=4)

125

110

8

28.3(27.3)

45°

45°

3.5

63

36

8

50

82

10

6

M8x14(n=8)

150

115

11(n=4)

180

142

8

28.3(31.3)

45°

45°

6.2

75

40

10

60

111

13

6

M8x14(n=8)

165

130

14(n=4)

200

170

8

31.3(38.3)

45°

45°

9

90

45

11

70

111

13

6

M10x18(n=8)

175

152

14(n=4)

210

200

10

38.3(41.3)

45°

45°

13

110

50

14

85

131

15

6

M10x18(n=8)

230

170

14(n=8)

280

260

12

45.3

45°

45°

35

130

60

15

100

140

15

6

M12x21(n=8)

255

180

16(n=8)

320

290

14

48.8

45°

22.5°

48

150

72,5

18

120

155

15

6

M12x21(n=8)

255

180

16(n=8)

320

290

14

53.8

45°

22.5°

84

Мощности подключаемых электродвигателей (кВт)

0,06 / 0,09 / 0,12

0,18 / 0,25 / 0,37

0,55 / 0,75 / 1,1

1,5 / 2,2 / 3

4 / 5,5 / 7,5

11 / 15

Допускаемая радиальная консольная нагрузка на выходном валу

Опции и объем заливаемого масла
