Мотор-редукторы планетарные МПз2-80

Мотор-редукторы планетарные МПз2-80

Промышленный планетарный мотор редуктор МПЗ 2-80 позволяет снизить частоту вращения и увеличить крутящий момент работая в составе с механизмами и устройствами общего назначения. Время работы при соблюдении технических требований может достигать 24 часов в сутки. Редуктор имеет надежную конструкцию и при правильной эксплуатации не требует регулярного технического обслуживания. Монтаж изделий осуществляется с помощью опорных лап или фланца, вариант крепления оговаривается при заказе.

Цена: от 45 210 руб.

Базовые условия использования планетарного мотор-редуктора:

Мотор-редукторы планетарного типа адаптированы для эксплуатации в режиме S1 (ГОСТ 183-74), суммарная продолжительность работы в сутки не должна превышать 24 часов при  соблюдении следующих условий:

  • Характер внешней среды: невзрывоопасная, неагрессивная, содержание непроводящей пыли не более 10 мг/м.куб.;
  • Вал мотор-редуктора поддерживает вращение в обе стороны;
  • Показатели высоты над уровнем моря: не выше 1000м;
  • Характеристики климатических исполнений У(N): умеренный климат, категория размещения 3 — использование в помещениях, в которых температурные колебания и значения влажности воздуха на порядок ниже в сравнении с условиями открытого воздуха, рабочая температура в пределах от -45°С до +40°С.

Общее описание:

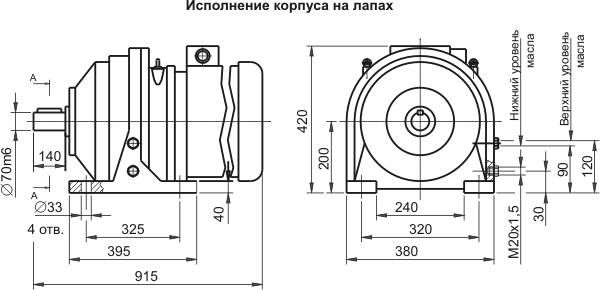

Исполнение корпуса на лапах МПз2-80

РИС 1. Исполнение корпуса на лапах

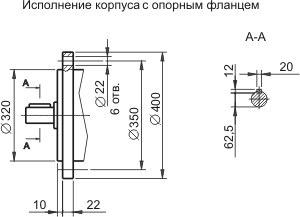

Исполнение корпуса с опорным фланцем МПз2-80

РИС 2. Исполнение корпуса с опорным фланцем

Технические характеристики МПз2-80

Частота вращения выходного вала, об/мин

Допускаемый крутящий момент на выходном валу, Н . м

Допускаемая радиальная нагрузка на выходном валу, Н

КПД
редукторной части

Масса моторредуктора, кг

Электродвигатель

С фланцем

На лапах

Тип

Мощность, кВт

Номинальная

Факти-ческая

56,0

57,0

1820

11 000

0,96

219

225

АИР132М4

11,0

45,0

46,0

2000

219

225

АИР132М4

11,0

35,5

36,1

1960

205

211

АИР132S4

7,5

28,0

30,5

1550

204

210

АИР132S6

5,5

22,4

23,9

1970

205

211

АИР132S6

5,5

18,0

17,9

2100

205

211

АИР132S8

4,0

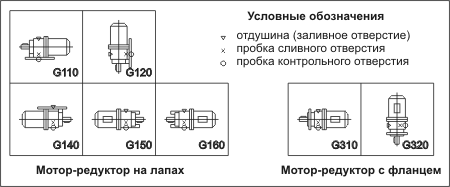

Конструктивное исполнение МПз2-80

РИС 1. Конструктивное исполнение
(G110, G120, G140, G150, G160 - мотор-редуктор на лапах; G310, G320 - мотор-редуктор с фланцем)

Пример условного обозначения при заказе:

Мотор-редуктор 1МПз2-80-28-G110-Т-У3, 380В, что означает:

Мотор-редуктор планетарный зубчатый двухступенчатый типоразмера 1МПз2-80; частота вращения выходного вала - 28 об/мин; конструктивное исполнение по способу монтажа - G110; заправлен полужидкой смазкой «Трансол-200» – Т; климатическое исполнение – У и категория размещения – 3; величина напряжения, питающего электродвигатель – 380 В.
