Мотор-редукторы планетарные ЗМП-31.5, ЗМП-40, ЗМП-50

Мотор-редукторы планетарные ЗМП-31.5, ЗМП-40, ЗМП-50

Планетарный мотор-редуктор серии 3МП-31.5, 3МП-40, 3МП-50 представляет собой агрегат, в котором конструктивно объединены планетарный зубчатый редуктор, выполненный на базе планетарных механизмов, и электродвигатель. Ряд мотор-редукторов обеспечивает крутящие моменты на выходном валу 125—1000 Н-м при частоте вращения 18—90 об/мин. Для комплектации основного исполнения мотор-редуктора применяются асинхронные трехфазные короткозамкнутые электродвигатели серии АИР по ГОСТ 21404—75 или серии 4А по ГОСТ 19523—81. По согласованию с заводом-изготовителем мотор-редукторы могут быть изготовлены:
в климатическом исполнении У (категория размещения 1) по СТ СЭВ 458—77; для сельского хозяйства с электродвигателями серии 4А – Р3 СУ1 (условия окружающей среды: химически активные примеси и запыленность по ГОСТ 19348—74);
в морском исполнении с электродвигателями серии 4А...РЗ РОМ5;
с электродвигателями с двумя концами вала;
для работы от сети переменного тока с частотой 60 Гц.

Устройство планетарного мотор-редуктора

Центральное колесо одето на выходной вал электродвигателя. Первая и вторая ступени планетарного редуктора имеют по три сателлита. Каждый сателлит первой ступени установлен на одном шариковом подшипнике. Оси сателлитов туго запрессованы в водило на длину, равную одну вторую диаметра оси. Сателлиты второй ступени насажены на двухопорные оси с помощью самоустанавливающихся подшипников. Такая конструкция обеспечивает равномерное распределение нагрузки по всей длине зубьев. Зубчатые передачи прямозубые, с эвольвентным зацеплением; исходный контур — по ГОСТ 13755—81.
Водило первой ступени и колесо второй ступени выполнены «плавающими», что обеспечивает достаточно равномерное распределение нагрузки среди сателлитов. Колеса запрессованы в корпус и закреплены штифтами. Перемещение «плавающих» звеньев в осевом направлении ограничено упорами. Водило второй ступени, служащее выходным валом, вращается на двух шариковых подшипниках. В верхней части корпуса находится отверстие для залива масла, закрытое пробкой с отдушиной. В нижней части корпуса расположено отверстие, закрытое пробкой для слива масла. Неподвижные соединения уплотняются прокладками, а подвижные соединения — манжетами по ГОСТ 8752—79, исполнения 2, из резины 4-й группы. Уровень масла контролируется по маслоуказателю. Смазывание проводится из общей масляной ванны: деталей зацепления — окунанием, подшипников — разбрызгиванием (в том числе подшипника электродвигателя).


Цена: от 13 570 руб.

Основные условия использования планетарных мотор-редукторов серии 3МП-31.5, 3МП-40, 3МП-50:

  • Техническая комплектация устройства предполагает возможность его использования как на протяжении 24 часов кряду, так и с перерывами, если того требует конкретный производственный процесс или задача;
  • Характер нагрузки: постоянная/переменная (в условиях номинального крутящего момента), тип нагрузки: одного направления/реверсивная;
  • Особенности среды эксплуатации мотор-редукторов: невзрывоопасная, неагрессивная, концентрация непроводящей пыли не выше 10 мг/м.куб.;
  • Максимальная высота над уровнем моря: до 1000метров;
  • Типы климатических вариантов исполнения: У(N) - для  умеренного климата с категорией размещения 3 (использование в помещениях с температурными колебаниями и влажностью воздуха значительно ниже, чем на открытом пространстве, температура среды в пределах от -45°С до +40°С); Т - для тропического климата с категорией размещения 2 (использование под навесом/в помещении, колебания температуры/влажности воздуха некритично отличаются от условий открытого воздуха, температура среды от -10°С до +45°С).

Общее описание:

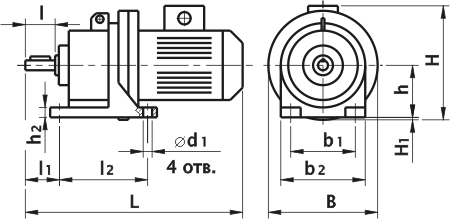

Габаритные и присоединительные размеры ЗМП-31.5, ЗМП-40, ЗМП-50

РИС 1. Габаритные и присоединительные размеры. Исполнение на лапах

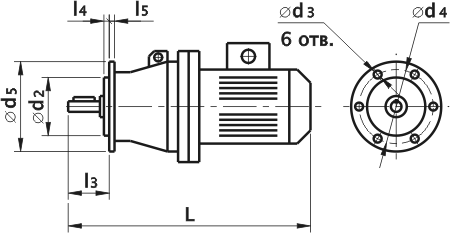

Габаритные и присоединительные размеры ЗМП-31.5, ЗМП-40, ЗМП-50

РИС 2. Габаритные и присоединительные размеры. Исполнение фланцевое


Выходной вал ЗМП-31.5, ЗМП-40, ЗМП-50

РИС 3. Выходной вал

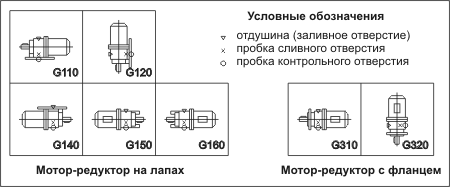

Монтажное исполнение ЗМП-31.5, ЗМП-40, ЗМП-50

РИС 4. Монтажное исполнение


Типоразмер мотор-редуктора

Частота вращения выходного вала, об/мин

L

B

H

l

l1

l2

l3

l4

l5

d

d1

d2

d3

d4

d5

не более

3МП–31,5

3,55 ... 16

430

190

215

60

82

130

70

4

12

28j6

15

130h6

12

155

180

18 ... 90

505

190

225

112 ... 280

590

250

275

3МП–40

5,6 ... 16

500

220

250

80

110

170

90

6

16

35k6

19

130h6

15

165

200

18 ... 90

570

250

260

112 ... 224

730

350

350

3МП–50

3,5 ... 16

650

265

285

110

145

210

125

8

18

45k6

19

180h8

17

215

250

18 ... 90

680

265

285

112 ... 280

900

350

425


Типоразмер мотор-редуктора

Частота вращения выходного вала, об/ мин

b

b1

b2

h

h1

h2

t

Н1

3МП–31,5

3,55 ... 16

8h9

155

190

100

7

15

31

0

18 ... 90

112 ... 280

25

3МП–40

5,6 ... 16

10h9

180

220

112

8

20

38

0

18 ... 90

112...224

38

280

63

3МП–50

3,55 ... 16

14h9

220

265

132

9

22

48,5

0

18 ... 90

112 ... 224

43


Технические характеристики ЗМП-31.5, ЗМП-40, ЗМП-50

Наименование мотор-редуктора

Номинальная частота вращения выходного вала, об/ мин

Номинальный крутящий момент на выходном валу, Н·м

Передаточное отношение редукторной части

Масса, кг не более

Двигатель

Тип

Мощность, кВт

3МП–31,5

3,55

155

408,14

19,1

АИР50А4

0,06

5,6

145

251,17

19,1

АИР50B4

0,09

7,1

115

408,14

19,1

АИР50A2

0,09

9,0

120

163,26

20,1

АИР56А2

0,12

12,5

130

212,2

20

АИР56А2

0,18

16

140

169,8

20,5

АИР56В2

0,25

18

130

41,6

26

АИР71В8

0,25

22,4

105

31,9

26

АИР71В8

0,25

28

120

31,9

25

АИР71А6

0,37

35,5

145

41,6

26

АИР71А4

0,55

45

115

31,9

26

АИР71А4

0,55

56

130

26

27

АИР71В4

0,75

71

145

41,6

26

АИР71В2

1,1

90

115

31,9

26

АИР71В2

1,1

112

125

7,84

37

АИР90L6

1,5

140

145

10,2

38

АИР90L4

2,2

180

115

7,84

38

АИР90L4

2,2

280

135

10,2

44

АИР100S2

4,0

365

80

7,84

37

АИР90L2

3,0

3МП–40

5,6

210

253

30,4

АИР56А4

0,12

7,1

225

186

30,4

АИР56B4

0,18

9.0

250

147

31,2

АИР63A4

0,25

12,5

265

230

31,2

АИР63A2

0,37

16

230

186

31,2

АИР63A2

0,37

18

280

39,7

40

АИР80B8

0,55

22,4

225

39,7

35

АИР71B6

0,55

28

250

31,8

38

АИР80А6

0,75

35,5

285

39,7

38

АИР80A4

1,1

45

225

31,8

38

АИР80A4

1,1

56

248

25,6

40

АИР80B4

1,5

71

280

39,7

40

АИР80B2

2,2

90

225

31,8

40

АИР80B2

2,2

112

250

7,9

70

АИР112MA6

3,0

140

260

6,3

76

АИР112MB6

4,0

180

285

7,9

76

АИР112M4

5,5

224

230

6,3

76

АИР112М4

5,5

400

175

7,0

76

АИР112М2

7,5

460

153

6,3

76

АИР112М2

7,5

3МП–50

3,55

570

201

52

АИР71В8СВ

0,25

5,6

570

238

52

АИР71А4СВ

0,55

7,1

570

190

52

АИР71А4

0,55

9,0

555

161

52

АИР71А4

0,55

12,5

525

238

50

АИР71А2СВ

0,75

16,0

445

190

50

АИР71А2

0,75

18,0

570

39,4

60

АИР90LB8

1,1

22,4

570

39,4

59

АИР90L6

1,5

28,0

495

31,9

59

АИР90L6

1,5

35,5

570

39,4

59

АИР90L4

2,2

45,0

480

31,9

59

АИР90L4

2,2

56,0

510

25,2

66

АИР100S4

3,0

71,0

530

39,4

66

АИР100S2

4,0

90,0

500

31,9

71

АИР100L2

5,5

112

331

25,2

72

АИР100S2

4,0

112

420

7,8

110

АИР132S6

5,5

140

510

6,95

125

АИР132М6

7,5

180

570

7,8

125

АИР132М4

11,0

224

450

6,3

125

АИР132М4

11,0

400

335

7,0

158

АИР160S2СВ

15,0

460

303

6,3

158

АИР160S2СВ

15,0

460

222

6,3

117

АИР132М2

11,0


Пример условного обозначения при заказе

Мотор-редуктор ЗМП–40–56–248–1,5-G110УЗ, 380 В, где:

  • 3МП - тип мотор–редуктора;
  • 40 - радиус расположения сателлитов, мм;
  • 56 - номинальная частота вращения выходного вала, об/мин
  • 248 - допускаемый крутящий момент на выходном валу Н•м;
  • 1,5 - Мощность электродвигателя;
  • G110 - конструктивное исполнение по способу монтажа;
  • У3 - климатическое исполнение по ГОСТ 15150-69
  • 380 - напряжение сети.

Мотор–редуктор 3МП–40–56–248–1,5-G310Т2, 380 В, где:

  • 3МП–40–45–115-1,5 - тип мотор–редуктора;
  • G310 - конструктивное исполнение;
  • Т - климатическое исполнение по ГОСТ 15150-69;
  • 2 - категория размещения;
  • 380 В - напряжение в сети.
