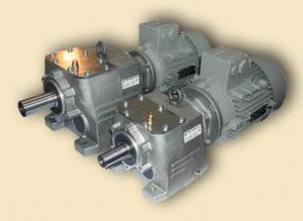

Цилиндрические мотор-редукторы MTC A

Цилиндрические мотор-редукторы MTC A
Чешское оборудование марки MTC A, которое поставляют на рынок производители мотор редукторов – компания «TOS ZNOJMO» («ТОС Зноймо»), – новейшая модификация серии MTC, удостоившаяся высоких оценок на российском рынке. Это полные аналоги оборудования серии R...DR/DТ/DV производства крупной немецкой фирмы SEW EURODRIVE. Мотор-редуктор серии MTC A – это правильный выбор для тех, кто стремится получить высокий КПД, долговечность и надежность. Благодаря своим характеристикам редуктор данного типа может применяться в самых различных отраслях промышленности.  В каталоге представлены модели, которые могут быть выполнены на опорном фланце или на лапах. Стоит отметить, что при необходимости оборудование без проблем фиксируется и на упомянутых выше лапах, и на фланце. Современный покупатель может заказать модификацию мотор-редуктора, который будет выполнен из высокопрочной и надежной нержавеющей стали.

Цена: от 11 260 руб.

Базовая информация о цилиндрическом мотор-редукторе МТС А

Корпуса типоразмеров MTC 0.A …MTC 5.A выполнены из высококачественных алюминиевых сплавов, базовыми их характеристиками выступают надежность, высокая жесткость и небольшая масса. Для типоразмеров MTC 6.A – MTC 8.A корпус выливается из чугуна.


Технические характеристики.pdf


Общее описание:

Пример условного обозначения в заказе (Европейский стандарт):

MTC 4 3 A D 1 4 5 0 / 0,75 kW/4p

MTC – тип мотор-редуктора (цилиндрический коаксиальный);
4 – типоразмер (осевая высота 115мм);


Размер

0

1

2

3

4

5

6

7

8

Осевая высота [mm]

71

75

75

90

115

140

180

225

250

3 – 3-х ступенчатый;
А – модификация;
D – передаточное отношение (104,1);


Код

передача i





MTC
02A

MTC
12A

MTC
22A

MTC
32A

MTC
42A

MTC
52A

MTC
62A

MTC
72A

MTC
82A

MTC
23A

MTC
33A

MTC
43A

MTC
53A

MTC
63A

MTC
73A

MTC
83A

1







3,76











26,8

27,6

28,8

26,8

25,7

27,30



2

4,37

4,10

4,25

4,22











29,7

30,3

31,9

30,3

29,0

30,60

31.69

3



4,70

4,83

4,74

4,84





4,31



33,5

33,4

35,9

34,0

32,5

34,60

36.49

4



5,29

5,56

5,39

5,40

5,43

5,51

5,01



36,7

37,1

40,2

38,5

37,4

39,50



5

6,15

6,17

6,22

6,19

6,05

6,19

6,06

5,86



41,6

41,8

45,4

43,5

42,9

45,09

42.36

6



6,80

6,98

7,02

6,80

6,95

6,69

6,61



46,8

47,1

50,7

49,2

48,7

50,53

48.34

7

8,07

7,79

7,82

7,86

7,68

7,82

7,54

7,41

7.62

52,2

52,6





53,0



54.96

8



8,75

8,89

8,83

8,71

8,71

8,24

8,62

8.77

57,8

57,9

57,8

55,8

59,9

57,13

61.1

9

10,36

9,85

10,23

9,91

9,95

9,92

9,02

10,08

10.19

65,3

63,8

63,9

63,0

67,2

65,27

68.47

A



11,49

11,45

11,28

10,56

11,14

10,97

11,38

11.62

71,5

70,8

72,0

70,8

77,3

73,20

77.4

B

12,54

12,66

12,86

12,94

11,87

12,55

12,35

13,08

11.93

81,0

79,6

80,6

80,2



82,00

82.61

C

14,88

14,51

14,51

14,67

13,39

14,20

13,49

14,92

13.74



89,6

91,1

90,7

88,6

92,70

94.73

D



16,14

16,19

16,42

15,19

16,16

15,06

17,15

15.95



100,1

104,1

102,6

100,5

105,90

109.09

E



18,46

17,93

18,49

17,36

18,29

16,89



18.21



110,3





114,6





F

19,75

20,35

20,26

20,66

20,00

20,92

19,08

19,68

20.7



121,4

118,5

116,5



118,20

126.64

G



23,86

25,14

25,05

25,43

23,78

24,64

24,84

23.01



134,8

131,1

131,6

129,5

132,50



H



26,26



27,81





28,23

28,08

25.79





147,6

147,8

145,3

149,80

144.5

I













32,04

32,08

29.15





165,4

167,4

167,2

171,10

164.3

J

















31.11





186,9

189,3

191,6

196,30

182.64

K







22,75

22,63

















217,4

220,00

204.69

L













9,94















248,70

231.38

M













21,41

22,17













284,20

246.94

1 – рабочая позиция монтажное исполнение (лапами вниз);

 Рабочая позиция монтажное исполнение (лапами вниз) MTC

Код

Позиция

1

P1

2

P2

3

P3

4

P4

5

P5

6

P6

4 – исполнение входного вала (полый вал под двигатель 80-го габарита);

Исполнение входного вала (полый вал под двигатель 80-го габарита MTC A)

Код

Размер двигателя

Ø D, мм

0

Исполнение входного вала (полый вал под двигатель 80-го габарита MTC A)

1

56

9

2

63

11

3

71

14

4

80

19

5

90

24

6

100, 112

28

7

132

38

8

160

42

9

180

48

A

200

55

B

225

60

5 – входной фланец с межцентровым диаметром осей отверстий 130 мм;

Входной фланец с межцентровым диаметром осей отверстий 130 мм

Код

Ø M, мм

Ø N H7, мм

Ø P, мм

Ø S, мм

1

75

60

90

5,5

2

85

70

105

6,6

3

100

80

120

7,0

4

115

95

140

10,0

5

130

110

160

10,0

6

165

130

200

12,0

7

215

180

250

15,0

8

265

230

300

15,0

9

300

250

350

18,0

A

350

300

400

18,0

B

400

350

450

18,0

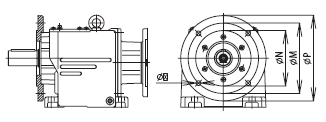

0 – основное исполнение без большого выходного фланца;

Основное исполнение без большого выходного фланца

Код

Ø M, мм

Ø N j7, мм

Ø P, мм

Ø S, мм

Модель

с лапками

1


 Основное исполнение без большого выходного фланца

Код

Ø M, мм

Ø N j7, мм

Ø P, мм

Ø S, мм

Модель

с фланцем

1

75

60

90

5,5

MTC 0

2

85

70

105

6,6

MTC 0

3

100

80

120

7,0

MTC 0, 1

4

115

95

140

10,0

MTC 0,1,2

5

130

110

160

10,0

MTC 3

6

165

130

200

12,0

MTC 4

7

215

180

250

15,0

MTC 5

8

265

230

300

15,0

MTC 6

9

300

250

350

18,0

MTC 7

B

350

300

400

18,0

MTC 8

0,75 kW/4p – 4-х полюсный электродвигатель мощностью 0,75 кВт;


Пример русифицированного обозначения в заказе:

MTC 43A-104.1-13.4-P1/0-0.75

4 – типоразмер (осевая высота 115мм);
3 – 3-х ступенчатый;
104,1 – передаточное отношение;
13,4 – обороты на выходе;
P1/0 – без большого фланца, лапами вниз;
0,75 – мощность электродвигателя.


  Технические характеристики MTC A

0,2A / 1,12А / 0,22А

23A / 32А / 33А

42A / 43А / 52А


 Таблица соответствия габаритных и присоединительных размеров MTC A
