Сетевые дроссели

Сетевые дроссели
Дроссель сетевой ослабляет броски напряжения в сети при включении или выключении крупных потребителей. Это не редкость, так как в России качество подводимой электроэнергии оставляет желать лучшего. Использование этого устройства существенно влияет на форму потребляемого тока и значительно приближает его к синусоидальной. При использовании дросселя сетевого в диапазоне от 10 кГц до 300 кГц достигается уменьшение нагрузочных помех вплоть до 30 Db, а также продлевается срок службы конденсаторов промежуточного контура. При использовании устройства ограничивается скорость нарастания тока, если преобразователь, по каким либо причинам вышел из строя. При этом успевает сработать входной автомат отключения питания, и повреждения оказываются минимальными, и, как следствие, более дешевый ремонт. Коэффициент, характеризующий не синусоидальность формы, в случае без сетевого дросселя равен 66%, при его использовании равен 89%. Надежность преобразователя увеличивается в 5 - 7 раз.

Цена: от 2 000 руб.

Сетевой дроссель снижает гармоники в сетевом напряжении и защищает частотные преобразователи от вредных воздействий со стороны питающей сети. Большинство типов частотных приводов искажают сетевое напряжение, генерируя в него высокие гармоники. Сетевой дроссель эффективно снижают гармонические составляющие в сети, создаваемые преобразователем частоты. Сетевой дроссель так же используется для защиты входных цепей преобразователей частоты от пиковых перенапряжений, которые могут быть созданы ударами молнии, а так же другим оборудованием, подключенным на линии, например, мощными электродвигателями, запускаемыми напрямую от сети. Маломощные частотные преобразователи наиболее подвержены негативным воздействиям со стороны сети, таким как воздействия от сварочного оборудования, мощных тиристорных регуляторов, приводов постоянного тока, и т. д. Таким образом, сетевой дроссель является двухсторонними буфером между приводом и сетью, снижая вредные воздействия одного на другое.


Общее описание

Наименование

Номинальный ток, А

Индуктивность mH

Мощность подключаемого электровигателя, кВт

IR 002

2,5

8.4

0,75

IR 005

5

4.2

1,5

IR 007

7,5

2.8

2,2

IR 010

10

2.1

3,7

IR 015

15

1.4

5,5

IR 020

20

1.06

7,5

IR 030

30

0.71

11

IR 040

40

0.53

15

IR 050

50

0.42

18,5

IR 060

60

0.35

22

IR 076

76

0.276

30

IR 090

90

0.234

37

IR 120

120

0.175

45

IR 150

150

0.14

55

IR 190

190

0.11

75

IR 210

210

0.10

90

IR 250

250

0.084

110

IR 290

290

0.073

132

IR 330

330

0.064

160

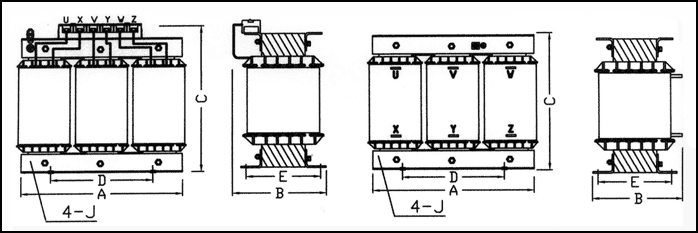

Сетевые (входные) дроссели Prostar IR


Наименование

Размеры, мм

Масса, кг

A±5

B±10

C±10

D±1

E±4

J±1

IR 002

130

95

135

80

70

7

3,1

IR 005

130

95

135

80

70

7

3,3

IR 007

130

95

135

80

70

7

3,3

IR 010

130

100

135

80

70

7

3,4

IR 015

165

105

140

80

75

7

4,3

IR 020

165

115

140

80

75

7

4,5

IR 030

180

120

180

100

85

7

8,5

IR 040

180

130

180

100

85

7

9,0

IR 050

180

135

180

100

85

7

9,1

IR 060

190

160

170

120

98

10

11,8

IR 076

230

165

200

120

105

10

16,5

IR 090

230

165

200

120

105

10

17,0

IR 120

230

175

200

120

105

10

18,0

IR 150

230

190

200

120

105

10

21,0

IR 190

260

190

230

140

115

10

28,0

IR 210

260

195

230

140

115

10

28,0

IR 250

260

210

240

140

125

10

34,0

IR 290

320

230

260

150

135

10

38,8

IR 330

320

235

260

150

135

10

39,8
