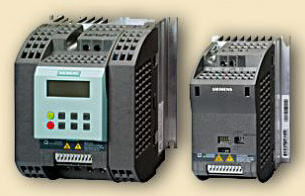

Преобразователи частоты Siemens Sinamics G 110

Преобразователи частоты Siemens Sinamics G 110

Преобразователь частоты Siemens серии SINAMICS G 110 применяется для решения задач изменения и регулирования показателей скорости вращения низковольтных электродвигателей переменного тока, характеризующихся постоянной нагрузкой (конвейеры, приводы автоматических дверей, центробежные насосы, вентиляторы и широкий ассортимент других механизмов, устройств и установок).

Цена: от 4 540 руб.

К особенностям оборудования можно отнести следующие моменты:

  • Простоту и оперативность установки и подключения;
  • Понятное и удобное внесение параметров работы устройства;
  • Возможность оперативно настроить несколько приводов за счет минимального времени, требующегося для копирования значений с одного преобразователя на другой, используя высокоэффективные и эргономичные панели ВОР.

Таким образом, преобразователи частоты Siemens Sinamics G 110 – это идеальное решение для приводов маломощного типа.


Название документа

Скачать

Руководство по эксплуатации G 110 (русская версия)

pdf.(2.82 мб)

Список параметров на русском языке

pdf.(992 кб)

Быстрый ввод в эксплуатацию

pdf.(1.45 мб)


Общее описание:

Особенности оборудования Sinamics G 110

Параметр

Технические характеритики

Сетевое напряжение

120-240 В 1 АС

Диапазон мощностей

120 Вт-3,0 кВт

Выходная чатота

0-650 Гц

Коэффициент мощности

COSф=0,95

КПД

90-94% для приборов <750
95% для приборов >750 Вт

Способность к перегрузкам

Ток перегрузки=1,5*ном.выходной ток(т.е. 150% перегрузки) в течение 60 с, затем 0,85*ном.выходной ток в течении 240с, время цикла 300 с.

Выходное напряжение для пользователя

24 В на клеммах 6 и 7 (50 мА нерегулировано): 10 В на клеммах 8 и 10 (5 мА)

Предварительный ток

Меньше чем номинальный выходной ток

Управление

Линейный, квадратичный, многоточечный(настраиваемый)

Частота импульсов

8 кГц (стандарт); 2кГц-16кГц (в шагах 2-кГц)

Постоянные частоты

3, можно настраивать

Фильтруемая полоса частоты

1, можно настроить

Разрешение номинальных значений

0,01 Гц цифровой, 0,01 Гц серийный, 10 Бит аналоговый (потенциометр двигателя 0,1 Гц)

Цифровые входы

3, настраиваемый, потенциально связанный; PNP, совместимый с Simatic. Low<5.high>10 V, максимальное входное напряжение 30 В.

Аналоговый вход

1, для номинального значение (0 В-10 В, шкалируется или используется как 4-й цифровой вход)

Цифровой вход

1, потенц.отд. Оптосоединительный выход (DC 24 В, 50 мА), тип танзистора NPN

Серийный интерфейс (вариант USS)

RS 485, для работы через протокол USSI

Длина проводов

макс. 25 м (экранированного) макс. 50 м (не экранированного)

Электромагнитная совместимость

Все приборы с интегрированным фильтром EMV для двигателей в категории С2 инсталяции (поставка ограничена). Верхнее значение соответствует EN55011. класс А, группа 1. Кроме того все все приборы с интегрированными фильтрами при экранированных кабелях с максимальной длиной 5 м, предельная величина EN55011. класс B.

Торможение

Торможение постоянным током

Тип защиты

IP 20

Рабочая температура

-10 грC + 40 грС (до + 50 грС с уменьшением мощности)

Температура хранения

Влажность воздуха 95 % (конденсация не допустима)

Высота установки

до 1000 м над уровнем моря без уменьшения мощности





Функции защиты по:

1. пониженному напряжению
2. перенапряжению
3. перегрузке
4. включению на землю
5. короткому замыканию
6. блокировке двигателя
7. перегреву двигателя
8. перегреву преобразователя

Нормы

СE, c-tick, С-UL.
Разрешение Гостехнадзора

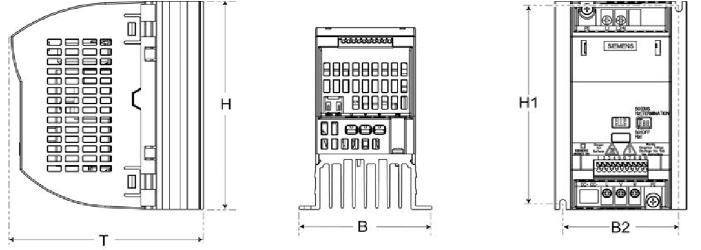

Габаритные и присоединительные размеры Sinamics G 110

РИС. 1 Габаритные и присоединительные размеры Sinamics G 110


Габарит

Мощность, (Вт)

Размеры, (мм)

Вес без фильтра/с фильтром (кг)

A

120-370

150*90*116

0.7/0.8

A

550-750

150*90*131

0.8/0.9

A (Flat Plate)

120-750

150*90*101

0.6/0.7

B

1100-1500

160*140*142

1.4/1.5

C

2200

181*184*152

2.0/2.2
