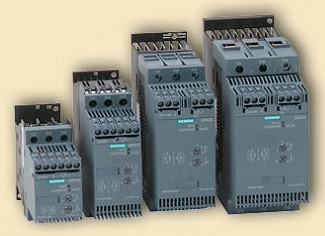

Устройства плавного пуска электродвигателя серии 3RW30 Siemens, Германия

Устройства плавного пуска электродвигателя серии 3RW30 Siemens, Германия
Устройства 3RW30 выполняют плавный запуск/остановку двигателя. Двухфазное управление на протяжении всего периода разгона поддерживает ток во всех 3-х фазах на минимальном уровне. Систематическое действие напряжения плавного пуска не провоцирует неизбежные, к примеру, для пускателей по схеме «звезда–треугольник» пиковых токов и моментов. Использование УПП 3RW30 способствует снижению нагрузки на сеть, в результате чего срок ее службы значительно продлевается. Пользователь имеет возможность вносить изменения во временные показатели, в течение которых будет осуществляться плавный запуск/остановка. Регулировать можно и пусковой момент на валу двигателя. Как результат, минимизируются пусковые токи и избыточный пусковой момент при запуске электродвигателя, что обеспечивает рациональную защиту электродвигателя, составляющих элементов технологического процесса, а также сети.

Цена: от 4 900 руб.

3RW30 – Руководство для выбора.pdf (1,4 Мб)

3RW30 – Руководство по эксплуатации (англ).pdf (0,6 Мб)



Базовые преимущества использования УПП 3RW30:



Компактность: пользователь может использовать имеющееся пространство в целях установки не одного изделия, а нескольких.
Простота настройки: за счет потенциометров достигается возможность просто и оперативно настроить режим работы УПП;
Наглядная индикация: активный режим работы УПП, а также информация о возникновении внештатных ситуаций выводится посредством расположенных на передней панели светодиодов;
Простой монтаж: УПП монтируется на DIN-pейку 35мм.


Общее описание

ОСНОВНЫЕ ПАРАМЕТРЫ УПП

Напряжение питания:

220 В, 380 В (трехфазные)

ОСНОВНЫЕ ПАРАМЕТРЫ УПП

Диапазон мощностей:

1,1–55 кВт включительно

Напряжение управления в диапазонах:

24-110 В AC/DC
110-230 В AC/DC

Время разгона:

0…20 с

Время остановки:

0…10 c

Начальное напряжение:

40…100% от номинального напряжения

Встроенный шунтирующий контактор

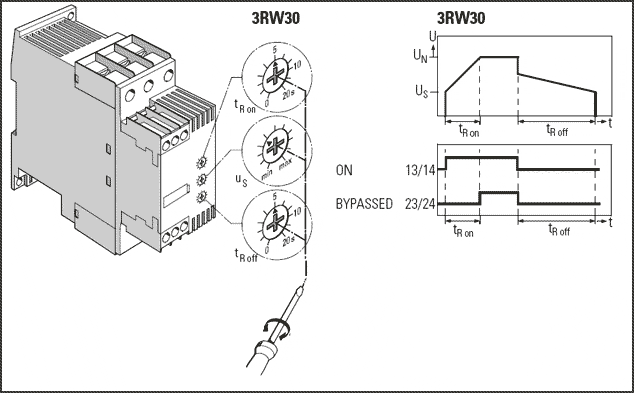

ОРГАНЫ УПРАВЛЕНИЯ УПП

ОРГАНЫ УПРАВЛЕНИЯ УПП


ОПИСАНИЕ КОДОВ ДЛЯ ЗАКАЗА УПП

Мощность электродвигателя
Рн, кВт, Uпит=380 В, 3Ф

Ток номинальный, А

Код устройства

Масса, кг

Двигателя

УПП

0,4

0,98

3

3RW3003-1CB54

0,2

0,55

1,5

0,75

2,0

1,1

2,5

1,5

3,6

3RW3013-1BB14

0,3

2,2

5,0

4.8

3RW3014-1BB14

3,0

6,5

4,0

9

7.8

3RW3016-1BB14



5,5

12.5

11

3RW3017-1BB14

0,305

7,5

17.6

17

3RW3018-1BB14

0,49

11

25

23

3RW3026-1BB14

0,481

15

32

29

3RW3027-1BB14

0,489

18,5

38

34

3RW3028-1BB14

0,794

22

45

42

3RW3036-1BB14

0,779

30

63

58

3RW3037-1BB14

0,791

37

72

62

3RW3038-1BB14

1,66

45

80

73

3RW3046-1BB14

1,8

55

106

98

3RW3047-1BB14

1,81






Примечания:

1. Коды для заказа указаны для УПП, которые будут использоваться при температуре не выше 40°С. Если температура окружающей среды находится в пределах от 40°С до 50°С, важно выбирать устройства плавного пуска  на один номинал старше. При 50°С - 60°С выбираются УПП на 2 номинала старше.

2. Коды для заказа указаны для моделей УПП с напряжением управления равным 110-230 В AC/DC; для УПП с напряжением 24 В AC/DC необходимо цифру 1 (предпоследняя позиция в обозначении) заменить на 0. Для примера: 3RW3024-1CB04 – модель оборудования для двигателя 5,5 кВт с напряжением 24В AC/DC

3. Для уточнения кодов заказа устройств плавного пуска для однофазных двигателей, двухскоростных двигателей или же электродвигателей с номинальным напряжением >380В, обращайтесь к специалистам консультационного центра.

На все тематические вопросы заказчиков и партнеров ответят представители технического отдела или менеджеры компании. Оборудование предусматривает долгосрочную гарантию при условии его правильного использования в условиях, предусмотренных производителем.

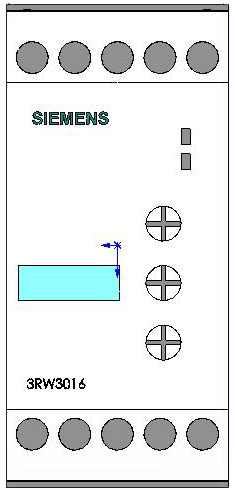

ВНЕШНИЙ ВИД УПП 3RW30

ВНЕШНИЙ ВИД УПП 3RW30

ВНЕШНИЙ ВИД УПП 3RW30

ВНЕШНИЙ ВИД УПП 3RW30

ВНЕШНИЙ ВИД УПП 3RW30

ВНЕШНИЙ ВИД УПП 3RW30

3RW3003-…

3RW301.-…

3RW302.-…

3RW303.-…

3RW304.-…

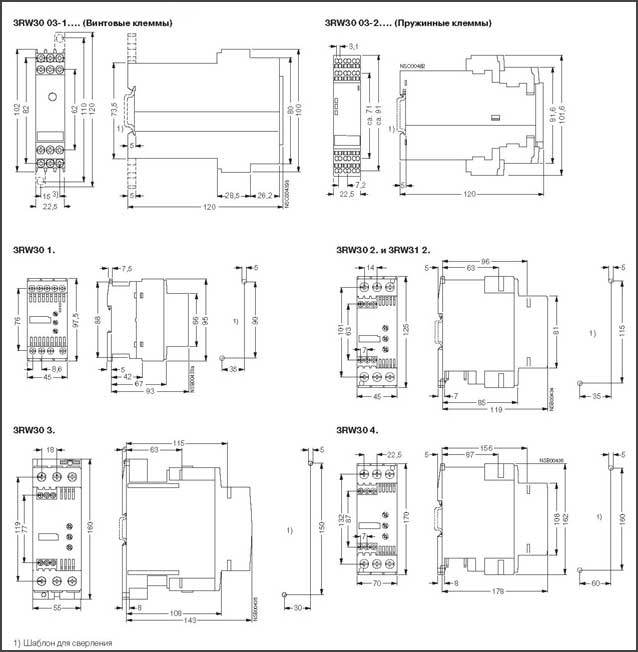

ГАБАРИТНЫЕ РАЗМЕРЫ УПП 3RW30

ГАБАРИТНЫЕ РАЗМЕРЫ УПП 3RW30

ОПИСАНИЕ КОДОВ ДЛЯ ЗАКАЗА

Устаревшие модели, замена на ...BB14
код обозначения  Описание Вес, кг Цена , руб. с НДС
 3RW3003-1CB54  УСТРОЙСТВО ПЛАВНОГО ПУСКА, ШИРИНА 22, 5 MM 3A, 1, 1КВТ/400 V, 40ГРАД. C 200-400V, / UC 24-230V ВИНТОВЫЕ КЛЕММЫ  0,2  снята с произв
3RW3014-1CB14  SIRIUS SOFT STARTER, SIZE S00, 6 A, 3 KW / 400 V, AC 200...460 V, UC 110...230 V, 0,302  снята с произв.
3RW3016-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S00, 6 A, 3 KW/400 V, AC 200.460 V, UC 110.230 V, 0,305  снята с произв.
3RW3024-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S0, 12, 5A, 5.5 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ 0,49  снята с произв.
3RW3025-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S0, 16 A, 7.5 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ 0,481  снята с произв.
3RW3026-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S0, 25 A, 11 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ 0,489  снята с произв.
3RW3034-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S2, 32 A, 15 KW/400 V, AC 200.460 V, UC 110.230 V ВИНТОВЫЕ ЗАЖИМЫ 0,794  снята с произв.
3RW3035-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S2, 38 A, 18.5 KW/400 V, AC 200.460 V, UC 110.230 V ВИНТОВЫЕ ЗАЖИМЫ 0,779  снята с произв.
3RW3036-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S2, 45 A, 22 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ 0,791  снята с произв.
3RW3044-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S3, 63 A, 30 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ, 1,66  снята с произв.
3RW3045-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S3, 75 A, 37 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ 1,8  снята с произв.
3RW3046-1CB14  SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, ТИПОРАЗМЕР S3, 100 A, 45 KW/400 V, AC 200.460 V, UC 110.230 V, ВИНТОВЫЕ ЗАЖИМЫ 1,81  снята с произв.
Новые модели
 3RW3013-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S00, 3,6А, 1.5кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,456  4920
 3RW3014-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S00, 6.5A, 3кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,457  5730
 3RW3016-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S00, 9А, 4кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,457  6570
 3RW3017-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S00, 12.5A, 5.5кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,459  7380
 3RW3018-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S00, 17.6A, 7.5кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,457  8490
 3RW3026-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S0, 25А, 11кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,635  9860
 3RW3027-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S0, 32А, 15кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,649  11510
 3RW3028-1BB14  Устройство плавного пуска SIRIUS, РАЗМЕР S0, 38А, 18.5кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  0,649  14220
 3RW3036-1BB14  Устройство плавного пуска SIRIUS, размер S2, 45A, 22кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  1,180  17510
 3RW3037-1BB14  Устройство плавного пуска SIRIUS, размер S2, 63А, 30кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  1,175  21320
 3RW3038-1BB14  Устройство плавного пуска SIRIUS, размер S2, 72А, 37кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  1,181  25210
 3RW3046-1BB14  Устройство плавного пуска SIRIUS, размер S3, 80А, 45кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  1,7  29020
 3RW3047-1BB14  Устройство плавного пуска SIRIUS, размер S3, 106A, 55кВт/400В, 40 градусов, 200-480В, 110-230В AC / DC, винтовые клеммы  1,7  32320
